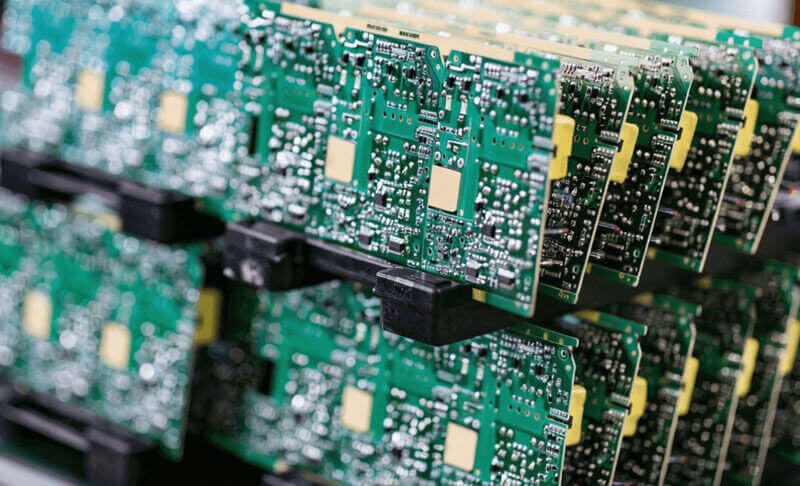

Компания GOPCBA — это не просто ведущий производитель оборудования для изготовления печатных плат, но и универсальный магазин, удовлетворяющий все ваши потребности в сборке печатных плат. Мы предоставляем услуги по проектированию и компоновке печатных плат, изготовлению печатных плат и сборке печатных плат (также называемые сборкой печатных плат, сборкой печатных плат, сборкой печатных плат и сборкой smd), а также услуги «под ключ» — все под одной крышей.
Подразделение сборки печатных плат GOPCBA имеет цех площадью 1800 квадратных метров и 150 сотрудников, включая 4 линии SMT.
Вы можете предоставить все электронные компоненты, включая голые печатные платы (комплекты), мы собираем ваши платы с помощью нашего точного оборудования;
Вы также можете предоставить частичные компоненты, и мы покупаем оставшиеся компоненты и собираем ваши платы (частичные комплекты).
Или мы также можем предоставить вам услуги по сборке под ключ, изготовив голые печатные платы, закупив все компоненты и выполнив сборку.
В GOPCBA мы можем ответить на любые вопросы по сборке печатных плат, которые у вас могут возникнуть, пожалуйста, не стесняйтесь обращаться к нам в любое время для ваших индивидуальных проектов по сборке печатных плат.
Благодаря быстрому реагированию в течение 2 часов от нашей круглосуточной команды по продажам и технической поддержке, а также превосходному послепродажному обслуживанию мы станем вашим лучшим производителем сборок печатных плат в Китае.

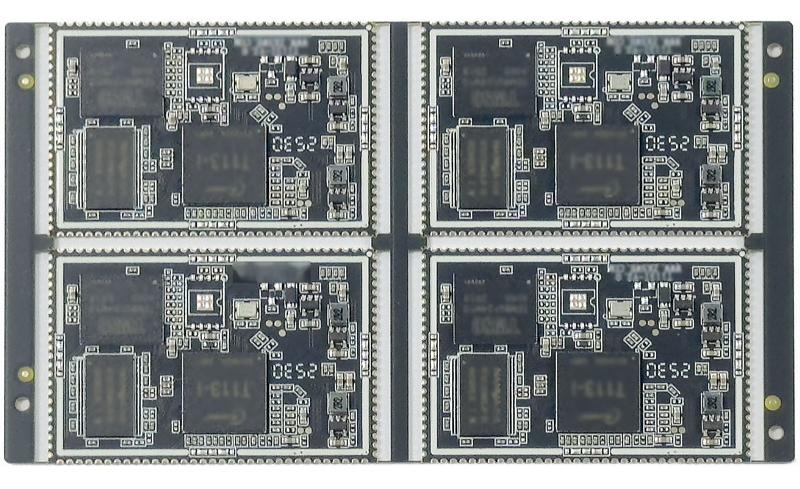

Мы можем работать с BGA с шагом 0,35 мм с рентгеновским контролем, пассивными компонентами с минимальным корпусом 03015, компонентами с мелким шагом с минимальным шагом 0,38 мм.
Наши типы испытаний включают визуальный осмотр, рентгеновский контроль, AOI-тестирование, внутрисхемное тестирование и функциональное тестирование (инструкции по функциональному тестированию предоставляет заказчик).
For low volume PCB assembly projects, our quick turn PCB assembly delivery time goes from 8 hours to 48 hours when components are ready.
GOPCBA has relationships with all top distributors such as Digi-key, Mouser and Element 14. Our engineers will give you expertise in DFM (Design for Manufacturing) checking for your every order, we verify all details of your files including BOM and Gerber files to allow you to correct your PCB design before we build it, saving significant time and cost and avoiding unnecessary repeats of the prototyping assembly process.
No matter you are an electrical engineer, a product designer, a system integrator or a maker looking for PCB fabrication and assembly, or PCB manufacturing and assembly, or electronic assembly services(electronic PCB assembly) ,or a low cost PCB assembly house, GOPCBA PCB assembly team will be your perfect PCB assembly house in China.

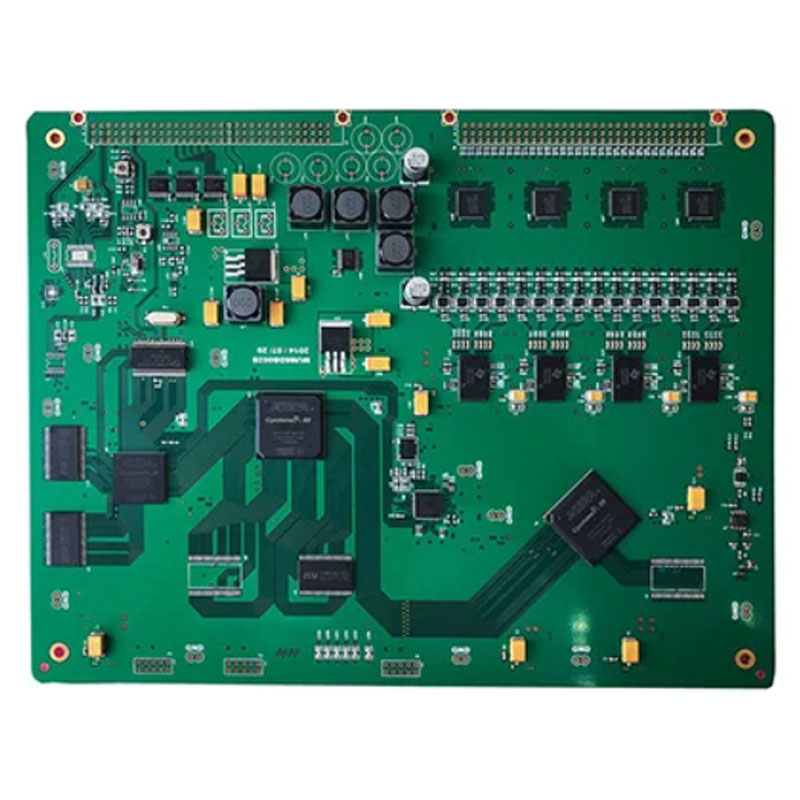

PCB и PCBA — это основные термины, используемые в электронной промышленности.
PCB относится к пустой печатной плате, в то время как PCBA относится к панели, которая содержит все электронные компоненты, необходимые для правильной работы. PCB еще не функциональна, поскольку в ней отсутствуют необходимые элементы, но PCBA полностью функциональна.
Производитель создает PCBA поверх существующей PCB. Таким образом, PCB и PCBA — это две разные части одного и того же процесса.
Процесс: PCBA — это полностью собранная печатная плата со всеми компонентами, необходимыми для работы по назначению, но PCBA готова к использованию в электрооборудовании.
Стоимость: процесс создания PCBA более сложен, поэтому он более дорог из-за различных компонентов и процессов, задействованных в сборке печатной платы
Упаковка: печатные платы обычно упаковываются в вакууме, тогда как для PCBA требуется упаковка с отделениями или антистатическая упаковка.
Загрузите БЕСПЛАТНЫЙ каталог печатных плат и сборок онлайн сегодня! GOPCBA станет вашим лучшим партнером на пути вывода вашей идеи на рынок.

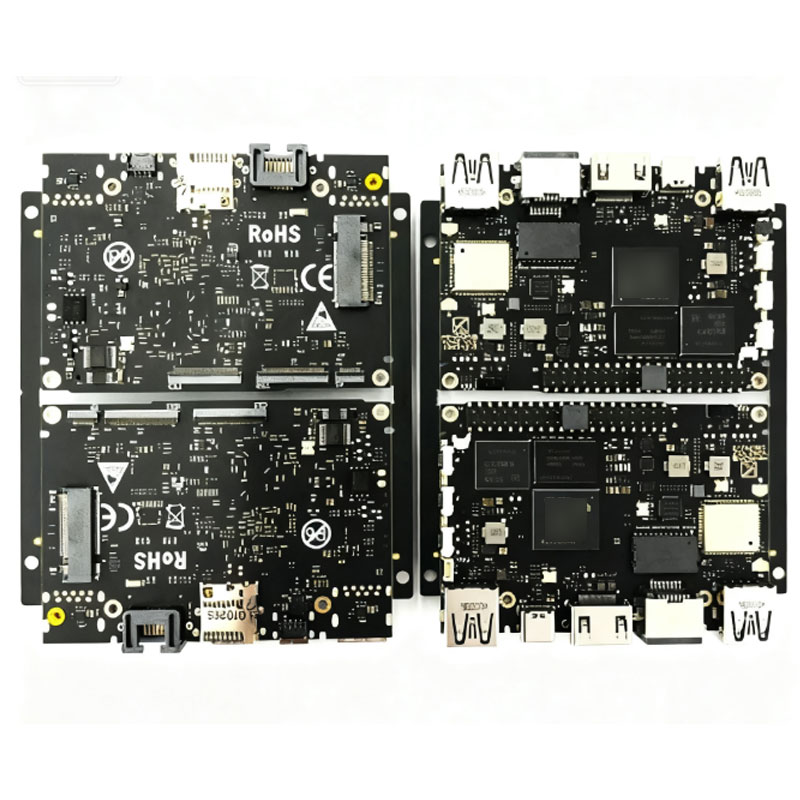

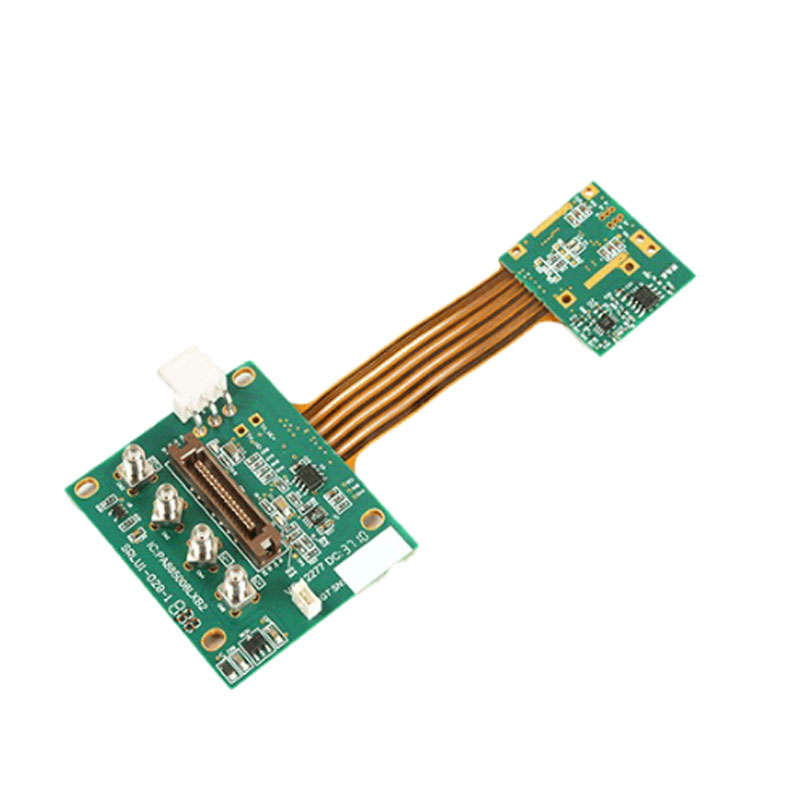

| Элемент # | Название товара | Возможности сборки печатных плат | |
| 1 | Время выполнения | Наш сервис охватывает от 8 до 48 часов для проектов по сборке прототипов и небольших печатных плат GOPCBA. Поскольку сложность каждого проекта различна, наше время выполнения начинается с момента, когда все компоненты, файлы печатной платы (файлы Gerber/другие файлы печатной платы и т. д.), Centroid (файл Pick & Place PNP или данные XY или файлы в других форматах), BOM и все другие необходимые данные или документы/изображения/фотографии готовы, затем мы начинаем нашу работу по сборке. | |
| 2 | Источник деталей | комплект (отправлено на комиссию) | Для сборки комплекта печатных плат вам необходимо предоставить все компоненты и отправить их нам. |
| Частичная комплектация | Наша услуга Partial Kitted PCB Assembly означает, что вы предлагаете основные компоненты, а мы подбираем для вас лучшие компоненты и возвращаем вам собранные платы. Мы попросим вашего одобрения по каждой детали компонентов, касающейся цены, качества и доступности. | ||
| Под ключ | Наша услуга PCBA «под ключ» основана на нашей всемирной сети поставщиков компонентов. Мы закупаем у надежных поставщиков, таких как Digikey/Mouser/TME/Element 14, а также у местных авторизованных дистрибьюторов. Мы всегда будем спрашивать вашего одобрения, прежде чем принимать какие-либо решения относительно эквивалентных компонентов и. | ||
| 3 | Варианты сборки | Мы предлагаем монтаж на поверхность (SMT), монтаж в отверстия (THT), гибридный монтаж (смешанный монтаж), монтаж BGA и QFN и сборку в виде набора с односторонним или двухсторонним размещением, вставкой компонентов с малым шагом. Автоматическое (распыление) и ручное (распыление и кисть) конформное покрытие доступны по запросу. | |
| 4 | Типы припоя | Мы предлагаем нашим клиентам услуги по сборке печатных плат как с использованием свинца, так и без использования свинца (соответствуют директиве RoHS). | |
| 5 | Трафареты | Мы используем трафареты из нержавеющей стали, вырезанные лазером, для обеспечения высокой надежности компонентов с малым шагом выводов и BGA-компонентов. | |
| 6 | Минимальный заказ | Наш минимальный заказ составляет 1 шт. Особое внимание уделяется сборке прототипов (1-10 шт.), мелкосерийной сборке (10-100 шт.) и сборке печатных плат малого объема (100-500 шт.) | |
| 7 | Размер компонента | Пассивный компонент: мы можем работать с пассивными компонентами размером от 03015, 01005, 0201,0402. | |
| BGA: Мы имеем возможность обрабатывать матричные кристаллы шариковых выводов (BGA) с шагом 0,35 мм с помощью рентгеновского контроля. | |||
| Компоненты с мелким шагом, размером до 0,38 мм. | |||
| 8 | Пакет компонентов | Мы принимаем детали в катушках, нарезанной ленте, трубках и лотках, россыпью и поштучно. | |
| 9 | Размеры доски | Мин. размер доски: Д50 мм x Ш50 мм (доски меньше этого размера необходимо обшить панелями) | |
| Макс. размер доски: Д 774 мм x Ш 710 мм | |||
| 10 | Форма доски | Мы можем собирать платы прямоугольной, круглой и любой необычной формы. Для форм печатных плат, отличных от прямоугольника, пожалуйста, выделите пустые печатные платы (ПП) в массиве и добавьте разделительные поля на двух более длинных параллельных краях панельных плат, таким образом платы можно будет собирать на машине, наши инженеры могут помочь вам с панельизацией ПП, если это необходимо. | |
| 11 | Тип платы | Мы можем собирать жесткие платы (FR4, CAM и т. д.), платы с металлическим сердечником (алюминий, медь), гибкие платы (гибкие печатные платы), жестко-гибкие платы (жестко-гибкие печатные платы). | |
| 12 | Программирование ИС | DIP, SDIP QSOP, SSOP TSSOP, PLCC QFN, MLP BGA, CSP SOT SOP, MSOP TSOP QFP, MLF DFN | |
| 13 | Инспекции | Визуальный осмотр: общая проверка качества. | |
| Рентгеновский контроль: проверка BGA, QFN и голых печатных плат. | |||
| Тестирование AOI: проверка паяльной пасты, компонентов 0201, отсутствующих компонентов и полярности. | |||
| ICT (внутрисхемный тест) | |||
| 14 | Функциональное тестирование | Функциональные тестеры Тестовое программное обеспечение Проектирование для функционального тестирования сборки (FCT) | |
| Избегайте проблем со сборкой. Устранение неисправностей компонентов. Программа устранения неисправностей. | |||
| Функциональный тест будет проводиться в соответствии с вашими процедурами тестирования. | |||
Изготовление и сборка в одном месте

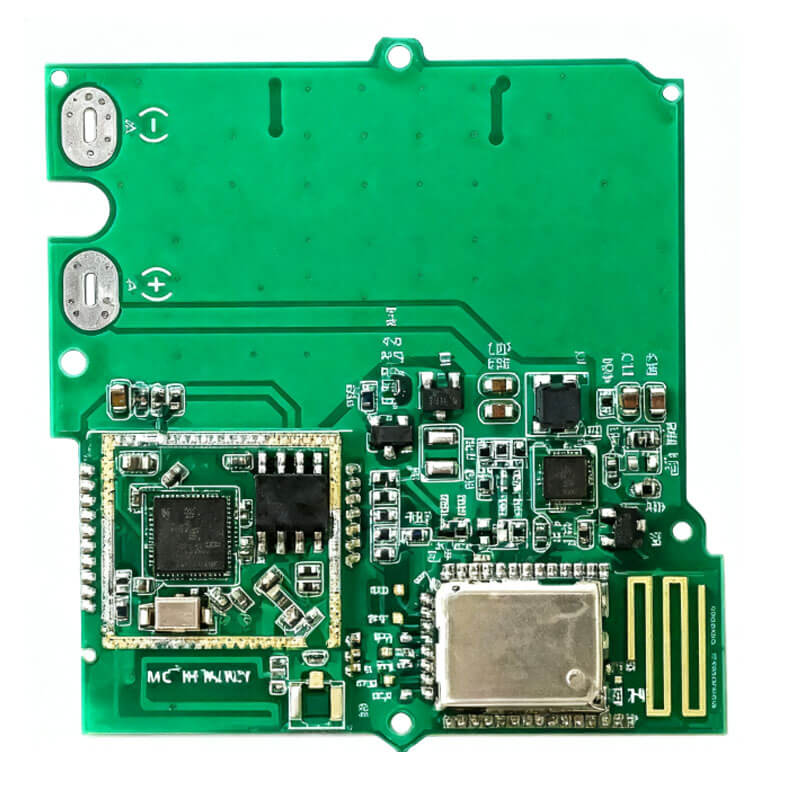

Высокоэффективные, недорогие гибкие альтернативы сборки GOPCBA:малый объем, большой объем. Прототипы Услуги по сборке нескольких печатных плат:SMT, THT, смешанная сборка, корпус в корпусе (POP), жесткие печатные платы, гибкие печатные платы и т. д.
Поставка деталей:у авторизованных производителей и дистрибьюторов электронных компонентов Комплексный контроль качества: проверка AOI и рентгеновский контроль перед сборкой Профессиональная инженерная команда:инженеры проходят профессиональную подготовку
Честно говоря, сборка печатных плат — один из самых сложных аспектов в процессе производства электроники.
Будь то смартфон, цифровые часы, медицинское оборудование или промышленные машины, вы должны делать это правильно.
Лучшая часть?
Сегодняшнее руководство охватывает все критические аспекты процесса сборки печатных плат.
Оно фокусируется на следующем:
Теперь мы углубимся в подробные сегменты…
Теперь, когда вы уже знаете, что такое печатная плата, я познакомлю вас с фундаментальным процессом для печатной платы.

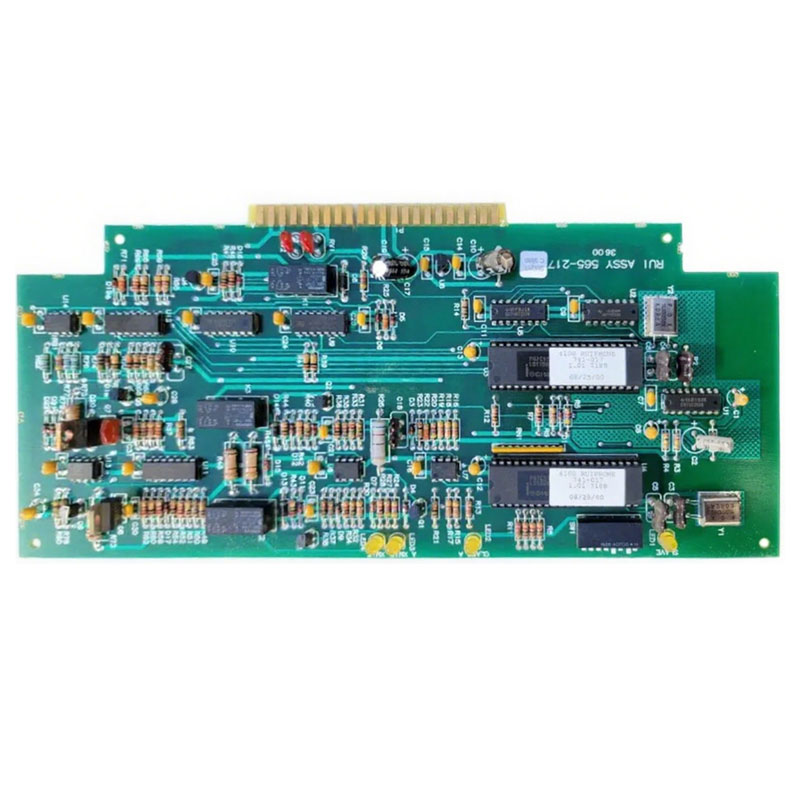

Вы когда-нибудь замечали, что на платах было несколько компонентов, прочно прикрепленных к ним? Как вы думаете, что это?
Многие подумают, что они служат для украшения. Абсолютно нет.
Печатная плата не способна функционировать независимо без этих компонентов.
Это означает, что каждый из них жизненно важен и важен для функционирования платы.
Технически говоря, отсоединение любого отдельного компонента нарушит работу печатной платы.
Все эти элементы встраиваются посредством отдельного производственного процесса.
Таким образом, именно эту процедуру мы называем сборкой печатной платы, сокращенно процессом PCBA.
Таким образом, печатная плата, прошедшая этот курс, является собранной печатной платой.
Если внимательно посмотреть на плату, то вы должны увидеть различные медные линии.
Это дорожки.
Они очень маленькие, но служат важной цели.
Дорожки связывают между собой все компоненты и разъемы печатной платы электрически.
Они делают это, подавая сигналы через эти компоненты, тем самым обеспечивая работу платы.
По сути, печатные платы выполняют от простых до сложных функций.
В отличие от других электронных устройств, размер здесь не имеет значения, на самом деле, некоторые из них крошечные и тонкие, но они продолжают оптимально функционировать и выполнять сложные задачи.
Так каковы же точные области применения печатных плат?
Области применения печатных плат варьируются от простых устройств, таких как часы и смартфоны, до сложных областей, например, компьютерных томографов.
На сегодняшний день печатные платы присутствуют практически во всех секторах экономики и промышленности. Они также продолжают проникать в другие неисследованные сегменты.
Теперь, когда практически вся электроника имеет печатные платы, становится легче определить их применение.
С каждым развитием технологий конфигурации печатных плат также улучшаются и становятся более подходящими для выдерживания и переносимости даже некоторых агрессивных сред.
Гибкость и конфигурации этих схем позволяют печатным платам работать в различных сегментах и приложениях.
Помните, что в основе любого электронного устройства лежит печатная плата.
Современные технологии в значительной степени используют эти схемы.
Теперь давайте рассмотрим некоторые типичные приложения, в которых мы внедрили печатные платы:

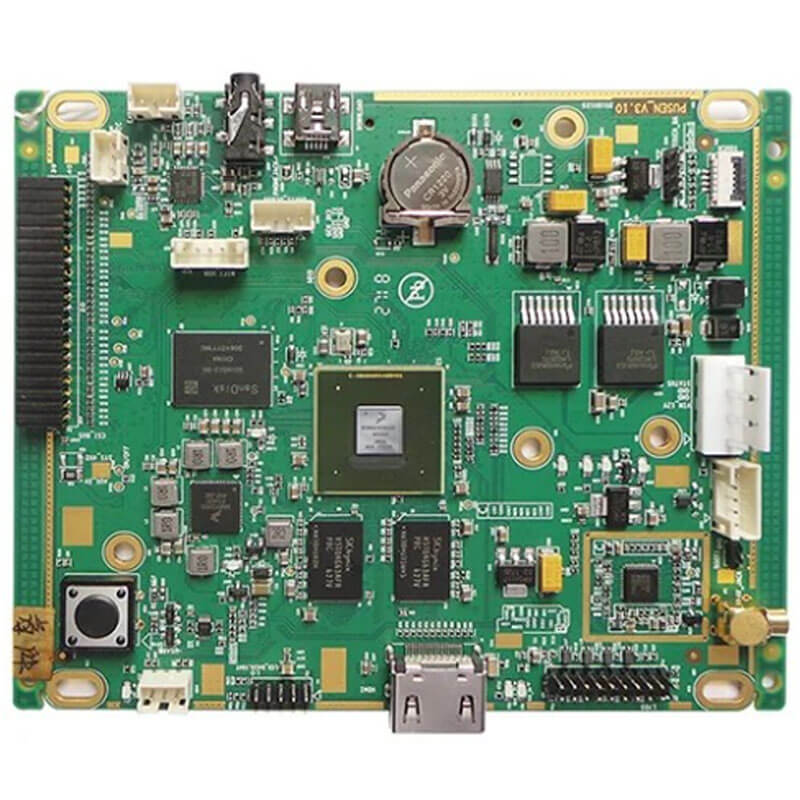

В любой отрасли печатные платы играют важную роль в работе машин.
Платы управляют, казалось бы, мощными машинами, в основном на производственных или перерабатывающих заводах.
В этих областях печатные платы изготавливаются с учетом адаптации и выдерживания суровых условий, в которых они подвергаются.
Такая сборка печатной платы может выдерживать:
Из-за таких постоянно усложняющихся условий в промышленных установках технологический прогресс печатных плат со временем подтолкнул их к решению этой проблемы.

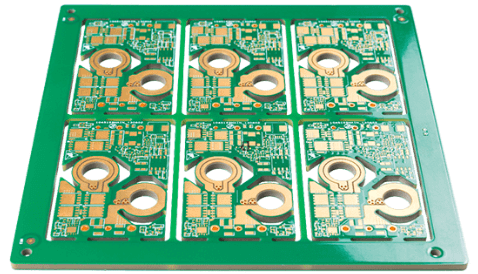

По этой причине очень толстая медная печатная плата подходит в ситуациях, когда средние или стандартные печатные платы не являются фаворитами.
Обратите внимание, что толстые медные печатные платы служат той же цели, что и обычные.
Однако существенное отличие заключается в том, что первая способна выдерживать большую величину выходного тока вместе с зарядом батареи.

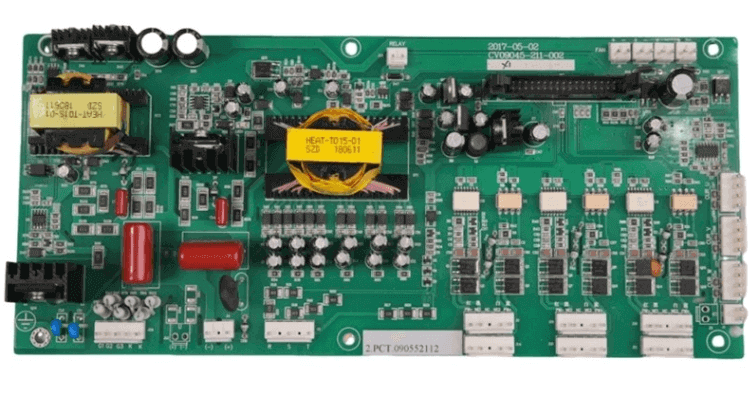

Взгляните на некоторые электронные устройства или машины, работающие на печатных платах в этом секторе.
Печатные платы используются в: Электродрели, прессы, гидравлика, генераторы, особенно в обрабатывающей и перерабатывающей промышленности.
Измерительные приборы, включая насосы давления, термометры, весы и т. д.
Энергогенерирующее оборудование, такое как преобразователи постоянного тока в переменный, генераторы
Как профессиональный китайский производитель сборок печатных плат, мы предоставляем полный спектр услуг по производству электроники, от изготовления печатных плат, PCBA до OEM/ODM, включая проектирование печатных плат, компоновку печатных плат, быстрое прототипирование печатных плат, закупку компонентов, сборку SMT/THT, сборку печатных плат в Китае, изготовление прототипов печатных плат в Китае, тестирование печатных плат и сборку корпусов.
