Быстрое прототипирование печатных плат

Что такое быстрое прототипирование печатных плат?

Существует множество циклов разработки и тестирования от прототипирования печатных плат до маркетинга, из которых быстрое прототипирование печатных плат очень важно. Основная цель быстрого прототипирования печатных плат — проверить и убедиться, что конструкция соответствует функциональным требованиям проекта и может использоваться для проверки вашего конечного продукта. Быстрое

прототипирование печатных плат — это предварительное производство печатных плат перед массовым производством, обычно требующее от производителей прототипов печатных плат быстрого изготовления от 5 до 100 штук, чтобы ускорить процесс проектирования и тестирования. Он в основном используется инженерами-электронщиками для доставки спроектированных файлов печатных плат и спецификации материалов производителю после того, как они завершили печатную плату. Его необходимо проанализировать с нескольких точек зрения, чтобы гарантировать отсутствие задержек в цикле проекта и снизить риск выпуска продукта.

Каковы преимущества быстрого прототипирования печатных плат?

Быстрый оборот

Услуги по быстрому прототипированию печатных плат обеспечивают быстрый цикл работ, который сводит к минимуму время, необходимое для создания прототипа печатной платы, тем самым сокращая этапы проектирования и тестирования при разработке печатной платы и позволяя конечному продукту выйти на рынок как можно быстрее.

Тестирование продукции

Быстрое прототипирование печатных плат позволяет разработчикам точно тестировать каждую схему и функцию и гарантирует, что вам не придется сталкиваться с дорогостоящими ошибками при запуске массового производства. Точное быстрое прототипирование печатных плат помогает разработчикам находить проблемы и вносить изменения.

Гибкость модификации

После получения прототипа печатной платы конструкторы могут модифицировать и оптимизировать конструкцию в соответствии с недостатками или дефектами прототипа. Перед массовым производством они могут модифицировать конструкцию более гибко и иметь больше времени для проверки функции продукта и своевременной корректировки.

Снижение затрат

Служба быстрого прототипирования печатных плат может изготовить небольшое количество прототипов плат для тестирования, а после прототипирования печатных плат может гарантировать бесперебойность последующего производства и обработки, завод может быть организован и спланирован в соответствии с процессом прототипирования печатных плат, что позволяет эффективно исключить потери человеческих и материальных ресурсов.

Как предоставить документы для быстрого прототипирования печатной платы

На что следует обратить внимание в документации по быстрому прототипированию печатных плат?

Формат файла: Обычно необходимо предоставить файлы Altium/Gerber/Eagle. Для файла Gerber (на данный момент мы принимаем только формат RS-274-X) двойные слои показаны ниже：

GTL- верхний медный слой

ГБЛ- нижний медный слой

GTS- верхний слой паяльной маски

GBS- нижний слой паяльной маски

GTO- верхний слой наложения

GBO- нижний слой покрытия

DRL — буровой слой

GM1-механический 1

ГКО-защитный слой

Для 4 слоев требуется дополнительный порядок слоев, например:

TOP-VCC-GND-BOT, TOP-GP1-GP2-BOT, TOP-G1-G2-BOT, art001-art002-art003-art004

Параметры печатной платы: существуют общие требования к количеству слоев, материалу, толщине, отделке поверхности, цвету паяльной маски, толщине меди и другим конкретным параметрам. Ниже приведены основные параметры этой детали.

Материалы：Лучше всего проконсультироваться заранее, чтобы объяснить, какие материалы требуются для изготовления быстрого прототипирования печатных плат. В настоящее время наиболее распространенным материалом является FR4, эпоксидная смола FR-4 — популярный и универсальный сорт термореактивного пластика высокого давления с хорошим соотношением прочности и веса.

Слои ： Цена печатной платы зависит от количества слоев.

S старая маска: Существует много цветов для быстрого прототипирования печатных плат, зеленый, черный, белый, синий, красный, желтый, матовый черный и матовый зеленый (мы поддерживаем все вышеперечисленные цвета). Стоит отметить, что с учетом эффективности и стоимости UETPCBA рассматривает зеленый как обычный цвет.

Шелкография: Шелкография, наносимая на печатную плату, обычно соответствует цвету паяльной маски.

Медь : Как правило, толщина меди рассчитывается на основе научного расчета тока в цепи печатной платы. Обычно чем толще, тем лучше, но стоимость будет выше, поэтому необходим разумный баланс (мы поддерживаем от 1 до 10 унций).

Процесс обработки отверстий: закрытые отверстия, заглушенные отверстия и нераспространенные отверстия

Отделка поверхности: в настоящее время мы поддерживаем иммерсионное никелевое золото (ENIG), пайку горячим воздухом (HASL, свинец и бессвинцовое пайка), OSP, иммерсионное олово, иммерсионное серебро, золотые пальчики ENEPIG, флэш-золото, твердое золото на всю поверхность, золото с проволочным соединением и т. д.

Количество : Необходимо четко указать количество прототипов печатных плат, которые необходимо изготовить.

Другие специальные требования: если имеются какие-либо другие специальные требования к производству печатных плат, вы также должны сообщить об этом производителю печатных плат, например, контроль импеданса, индивидуальная компоновка и другие специальные производственные процессы.

Как выбрать производителя оборудования для быстрого прототипирования печатных плат?

Когда дело доходит до выбора производителя быстрых прототипов печатных плат для аутсорсинга услуг по сборке печатных плат (ПП), есть несколько моментов, которые следует учитывать при выборе лучшей услуги по изготовлению прототипов ПП:

Функциональность производственного оборудования

Производительность этого производственного оборудования производителя быстрого прототипирования печатных плат имеет решающее значение для их способности удовлетворять требованиям контракта. Оценка их журналов обслуживания может дать вам уверенность в том, что бизнес серьезно относится к качеству. Это укрепляет доверие к партнерству компании.

Обязанности персонала Ассамблеи

Чтобы гарантировать, что производитель прототипов печатных плат может завершить ваш производственный цикл по требованиям программы, не только хорошо обслуживается, но и имеет сертифицированную команду техников по встречам. Таким образом, проверьте документы по сертификации и обучению персонала по встречам. Убедитесь, что у них есть специальные полномочия, позволяющие им выполнять назначенные им задания. Для всех тех сотрудников, которые не сертифицированы, проверьте их прогресс в процедуре сертификации.

Системы качества

Почему у фирмы, проводящей встречи, есть отличная система, такая как ISO 9001:2008? Это должен быть минимальный сертификат, полученный предприятием, чтобы убедиться, что они могут предоставлять отличный продукт. Когда это еще одна высококачественная система, аккредитован ли ваш поставщик в настоящее время лицензированным регистратором? В конце концов, согласится ли производитель сборки печатных плат потратиться на получение сертификата по той же отличной системе, что и ваша собственная компания? Делая это, это означает, что организация нацелена на долгосрочные деловые отношения с вами.

Сроки доставки

Ваша способность соблюдать сроки отправки — это важный показатель, который вы устанавливаете, есть ли у производителя прототипов печатных плат возможности, ресурсы и персонал для удовлетворения требований вашей компании. Когда это возможно, получите записи от производителя печатных плат относительно их способности соблюдать сроки. Получите полное представление о том, что производит печатные платы и на каком этапе они производятся.

Закупка деталей

Проведите обзор отдела закупок. Могут ли они поддерживать приличный внутренний запас? Есть ли продавцы региональные, местные или даже географически разбросанные, и каков характер этих отношений с поставщиками? Достаточно ли тесны связи, чтобы скидки с цен могли легко передаваться вам лично? Как их отдел закупок может справиться с труднодоступными или устаревшими деталями? Есть ли у них специалисты по закупкам, имеющие опыт в поиске запасных частей для устаревших компонентов? Могут ли они выбрать ваши схемы/чертежи и составить спецификацию материалов с минимальной помощью с вашей стороны или вообще без нее?

Экономичные цены

Поскольку ставки оплаты труда меняются, вам следует получить детализированную разбивку всей стоимости производства печатных плат. Подтвердите, что содержится в производственных расходах. Затем вам нужно провести сравнительный анализ затрат, чтобы установить, были ли их цены соизмеримы со средними рыночными ценами и ценами их конкурентов.

Процессы производства печатных плат

От идей к реальности, GOPCBA предлагает полный спектр услуг по производству сборок печатных плат от прототипа до мелкосерийного производства. Если вам нужны быстрые сборки печатных плат или быстрое прототипирование печатных плат, мы здесь, чтобы помочь нашим клиентам подготовить экономически эффективный и быстрый прототип печатной платы для изготовления печатных плат или сборки печатных плат.

Наши услуги по созданию прототипов печатных плат

Нет минимального объема заказа (MOQ)

Монтаж SMT и сквозных отверстий

Установка компонентов с малым шагом

4–7 дней Быстрое изготовление прототипов печатных плат

Анализ, выбор и закупка деталей

Быстрое реагирование на техническую поддержку

100% рентгеновское и AOI тестирование

Программирование ИС/ Функциональное тестирование

Наши возможности прототипирования печатных плат

Тип печатной платы	Жесткие, гибкие, жестко-гибкие печатные платы
Толщина печатной платы	0,3 мм–6 мм
Размер печатной платы	Макс: 1200600 мм, Мин: 5050 мм
Минимальный SMD-компонент	01005, 0201
Минимальный BGA	Шаг 0,25 мм, QFN
Точность сборки ИС	±0,03 мм
Минимальная точность детали	±0,04 мм
Тип сборки	SMD, сквозное отверстие, смешанный монтаж
Тип пайки	RoHS и сборка без свинца
Линии производства печатных плат	8 полностью автоматических производственных линий
Тест печатной платы	Тестирование рентгеновскими лучами и AOI, ICT и FCT, FAI
Время выполнения	Прототип: обычно 2-3 дня (самый быстрый ускоренный 12 часов)
	Низкий объем: обычно 3–5 дней (самый быстрый ускоренный — 24–48 часов)
	Объемное производство: 5-7 дней

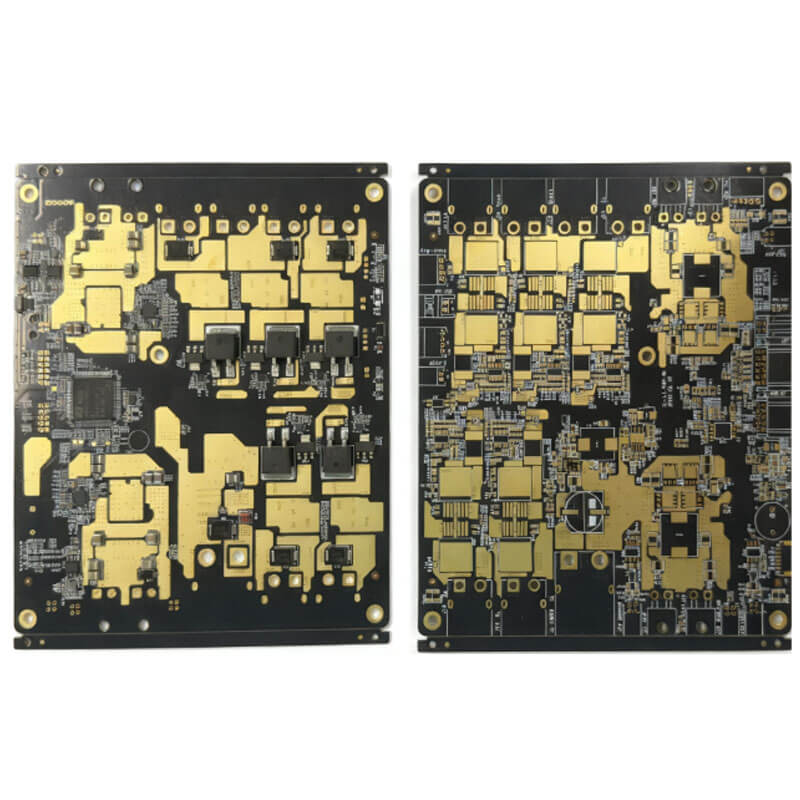

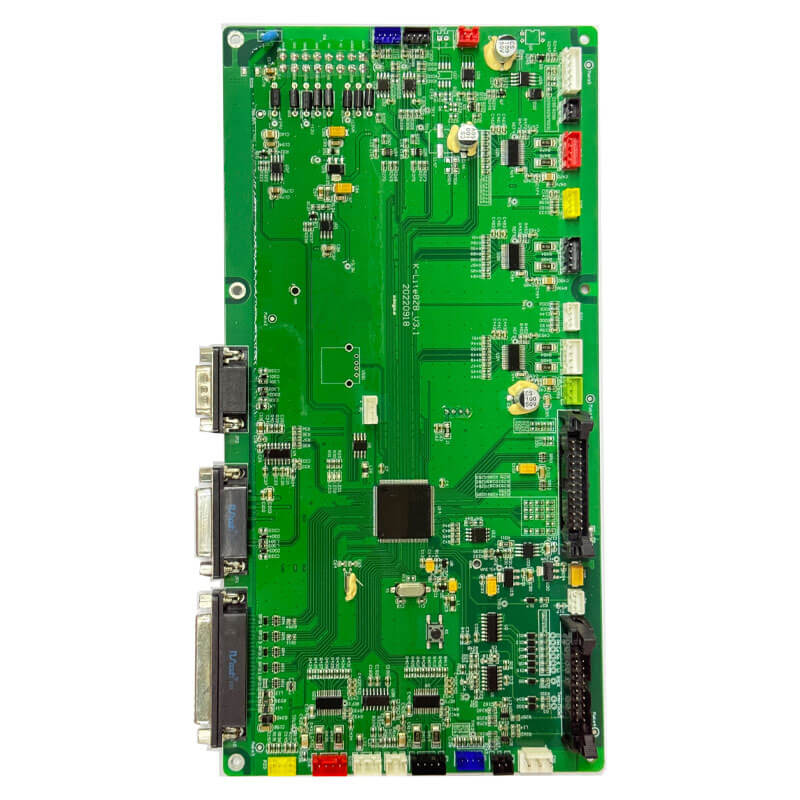

Демонстрация продукции PCB и PCBA

GOPCBA — профессиональная китайская компания по сборке печатных плат. Как китайский производитель печатных плат, GOPCBA постоянно поставляет высококачественные продукты для сборки печатных плат от быстрого прототипирования печатных плат, мелкосерийного производства до крупносерийного производства, что делает нас вашим надежным партнером для вашего электронного производства и инноваций.
